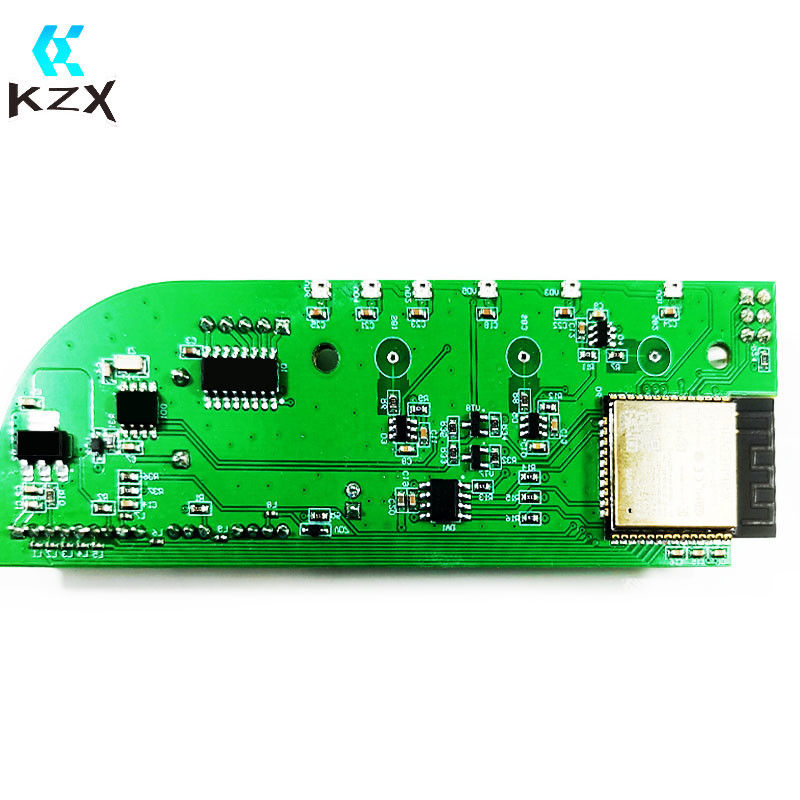

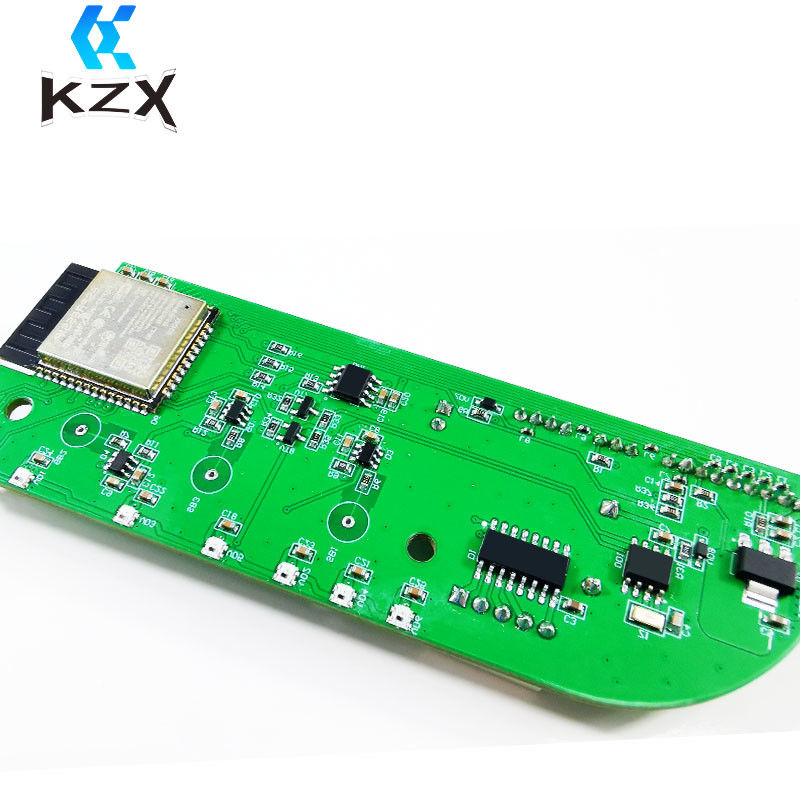

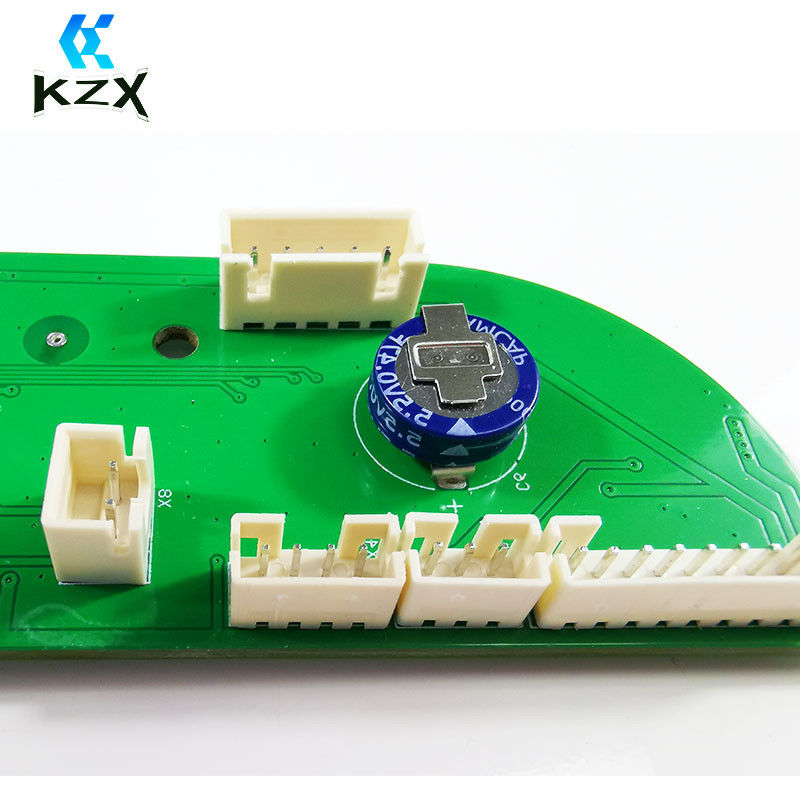

크로 라이트 PCB 회로 보드 조립 0.5oz-4oz 구리 두께

제품 설명:

프로토타입 PCB 조립은 산업용 용품에 대한 고 정밀성과 비용 효율적인 서비스입니다. 고객에게 맞춤형 PCB 보드, 이중 PCB 조립,원면 PCB 집합체, 최대 10개의 집합된 부품,000또한 HASL, ENIG, OSP, Immersion Silver, Immersion Tin 및 Gold Plating와 같은 다양한 표면 마무리 옵션을 제공합니다.보드 크기와 두께는 0에서.4mm에서 3.2mm까지, 그리고 보드의 종류는 일면, 이면, 그리고 다층 보드를 포함한다.프로토타입 PCB 조립은 산업 PCB 조립 프로젝트에 대한 신뢰할 수 있고 비용 효율적인 솔루션입니다.

특징:

• 제품명: PCB 조립 프로토타입
• 사용자 정의 PCB 조립
• 전자 회로 보드 조립
• 가벼운 PCB 조립
• 판 두께: 0.4mm-3.2mm
• 표면 가공: HASL, ENIG, OSP, 몰입 은, 몰입 진, 금 접착
• 최대판 크기: 500mm*500mm
• 판 종류: 단면, 쌍면, 다층

기술 매개 변수:

응용 프로그램:

KZX 제안사용자 지정 PCB 보드,쌍면 PCB 조립,사용자 정의 PCB 조립그리고원형 PCB 조립브랜드 KZX, 모델 번호 KZX2023120516, 25020001470ROS에 의해 인증되고 최소 주문량은 10 개입니다. 가격과 포장 세부 사항은 협상 가능합니다.배송 시간은 주문 상태에 따라 달라집니다.지불 조건에는 T/T, L/C, Paypal, 웨스턴 유니온 등이 포함됩니다. KZX는 구리 두께 1/2oz에서 4oz까지 3개의 PCB SMT 라인을 보유하고 있으며, 최대 조립 부품은 10000개, 최대 보드 크기는 500mm*500mm입니다.판 두께 0에서.4mm-3.2mm, 및 HASL, ENIG, OSP, 몰입 은, 몰입 진, 금 접착의 표면 완화. KZX는 다양한 응용 분야 고객을위한 우수한 프로토 타입 PCB 조립 서비스를 제공합니다..우리는 우리의 제품이 고품질이며 고객의 기대에 부응하는 것을 보장합니다. 우리는 높은 성능과 장기적인 신뢰성을 보장합니다.

사용자 정의:

원형 PCB 조립
브랜드 이름: KZX
모델 번호: KZX2023120516
원산지: 광둥, 중국
인증: 25020001470ROS
최소 주문량: 10개
가격: 가격 협상
패키지 세부 사항: 고객 지정 패키지
배송 시간: 주문 상태에 따라
지불 조건: T/T, L/C, Paypal, 웨스턴 유니온 등
공급 가능성: 3개의 PCB SMT 라인
게시판 크기: 사용자 정의
구리 두께: 1/2ounce-4oz
최대판 크기: 500mm*500mm
판 두께: 0.4mm-3.2mm
판 종류: 단면, 쌍면, 다층

KZX는 단면, 쌍면 및 다층 보드를 포함하는 맞춤형 PCB 보드와 함께 산업용 PCB 조립 서비스를 제공하는 데 특화되어 있습니다.우리는 500mm * 500mm의 최대 보드 크기를 가지고 있습니다 0에서 범위의 보드 두께0.4mm에서 3.2mm까지, 구리 두께 1/2oz에서 4oz까지. 우리의 인증은 25020001470ROS이고 최소 주문량은 10개입니다.우리의 서비스의 가격은 협상 가능하며 배송 시간은 주문 상태에 따라 달라집니다.. 우리는 T / T, L / C, Paypal, 웨스턴 유니온과 같은 지불 조건을 받아들이고 있습니다. 3 PCB SMT 라인을 통해 우리는 귀하의 요구를 충족시키기 위해 신뢰할 수있는 서비스를 제공할 수 있습니다.

지원 및 서비스:

우리는 당신의 프로토타입 PCB 조립 필요에 대한 기술 지원과 서비스를 제공합니다. 우리의 경험이 풍부한 직원은 우리의 제품과 서비스에 대한 모든 질문에 대답 할 수 있습니다.우리는 귀하의 프로젝트가 효율적이고 만족스럽게 완료되도록 개인 지원을 제공합니다..

우리의 기술 지원 및 서비스는 다음 영역을 포함합니다:

• 설계 및 엔지니어링 - 우리의 경험이 풍부한 엔지니어들은 PCB 조립의 설계 및 엔지니어링에 대한 조언과 지침을 제공할 수 있습니다.
• 제조 - 우리 는 PCB 조립체 의 프로토 타입 을 자체 제작 할 수 있다. 또한 우리 는 당신 의 프로젝트 에 필요 한 부품 과 재료 를 주문 하는 데 도움 을 준다.
• 테스트 및 품질 관리 - 우리의 테스트 및 품질 관리 프로세스는 각 프로토타입 조립이 가장 높은 표준을 충족시키는 것을 보장합니다.우리는 또한 테스트 과정에서 발견 된 모든 문제에 대한 피드백을 제공합니다.
• 고객 서비스 - 우리의 고객 서비스 팀은 우리의 제품과 서비스에 대한 모든 질문에 대답 할 수 있습니다.

우리의 프로토타입 PCB 조립 기술 지원 및 서비스에 대한 질문이 있다면, 저희에게 연락하는 것을 주저하지 마십시오.

포장 및 운송:

프로토타입 PCB 조립은 제품 개발 라이프 사이클의 중요한 부분입니다. 안전하고 안전한 배송을 보장하기 위해서는 프로토타입 PCB 조립을 올바르게 포장하고 배송하는 것이 중요합니다.

프로토타입 PCB 조립체는 반 정적 봉지 또는 상자에 포장되어야 합니다. 이러한 봉지 및 상자는 정적 전기, 먼지 및 물리적 손상으로부터 구성 요소를 보호하기 위해 설계되어야 합니다.

PCB 집합은 또한 충격과 진동으로부터 구성 요소를 보호하기 위해 설계된 견고한 상자에 배송되어야 합니다.손상 위험을 줄이기 위해 사용해야합니다..

패키지는 운송 중에 혼란이나 지연을 방지하기 위해 명확하게 표시되어야 합니다.그리고 패키지의 추적 번호.

또한 패키지가 신뢰할 수 있는 운송업체와 함께 배송되도록 보장하는 것이 중요합니다. 운송사는 추적 정보와 신뢰할 수 있는 배달 시간을 제공할 수 있어야합니다.
