고성능 성장 가벼운 PCB 조립 - 최대 보드 크기 500mm * 500mm
프로토타입 PCB 조립은 인쇄 회로 보드 (PCB) 디자인을 빠르고 비용 효율적으로 사용자 정의하는 이상적인 솔루션입니다.프로토타입 PCB는 다양한 크기와 두께로 설계 및 조립 할 수 있습니다., 0.4mm에서 3.2mm까지의 판 두께와 1/2ounce에서 4ounce의 구리 두께입니다. 500mmx500mm의 최대 판 크기는 최대 10,000 개의 조립 구성 요소를 허용합니다.복잡한 전자 회로 보드를 프로토타입하는 데 훌륭한 선택이됩니다..
이 맞춤형 PCB 조립 서비스는 빠른 처리 시간과 고품질 결과를 허용하기 때문에 이중 PCB에 이상적입니다.고객이 원하는 설계 사양을 빠르고 정확하게 달성 할 수 있습니다.이것은 그들이 최소한의 지연으로 다음 프로젝트에 넘어가도록 허용합니다.
우리 공장에서 우리는 빠르고 신뢰할 수 있는 프로토타입 PCB 조립 서비스를 제공하는 데 전문입니다.엔지니어와 기술자들로 구성된 우리의 경험이 풍부한 팀은 귀하의 프로젝트가 정확한 사양을 충족하는지 확인하기 위해 최고 품질의 제품과 서비스를 제공하기 위해 헌신합니다.우리는 최고의 고객 서비스를 제공하고 모든 프로세스 동안 최고 수준의 품질 통제가 유지되도록 최선을 다하고 있습니다.
당신이 당신의 프로토타입 PCB 조립 프로젝트에 대한 신뢰할 수 있고 비용 효율적인 솔루션을 찾고 있다면, 프로토타입 PCB 조립보다 더 이상 보지 마십시오.우리의 최첨단 시설과 경험이 풍부한 팀은 최고 품질의 제품과 서비스를 제공하기 위해 헌신합니다.오늘 저희에게 연락하여 귀하의 프로젝트를 논의하고 다음 전자 회로 보드 조립 프로젝트를 시작하십시오.
제품 이름 | 사양 |
---|---|
원형 PCB 조립 | 산업용 PCB 조립, 사용자 정의 PCB 보드, 보드 두께: 0.4mm-3.2mm, 구리 두께: 1/2oz-4oz, 최대. 조립 부품: 1000, 최대. 보드 크기: 500mm * 500mm, 보드 크기: 사용자 정의,보드 타입: 단면, 쌍면, 다층, 표면 완화: HASL, ENIG, OSP, 몰입 은, 몰입 진, 금 접착 |
KZX는 광범위한 애플리케이션을 위한 산업용 전자 회로 보드 조립 서비스의 선도적인 공급업체입니다.우리의 KZX2023120507 프로토타입 PCB 조립은 최고 산업 표준을 충족하도록 설계되었습니다, 최대 보드 크기가 500mm * 500mm입니다. 보드는 단면, 쌍면 및 다층 보드에 적합하며 귀하의 필요에 맞게 사용자 정의 할 수 있습니다.그것은 다양한 표면 완공으로 제공됩니다., HASL, ENIG, OSP, 몰입 은, 몰입 진, 그리고 금 접착.
우리의 KZX2023120507 프로토타입 PCB 조립은 또한 성장 라이트 애플리케이션에 이상적이며 엄격한 25020001470ROS 인증 요구 사항을 준수합니다.우리는 경쟁력 있는 가격과 유연한 지불 조건을 제공합니다, T / T, L / C, 페이팔, 웨스턴 유니온 등을 포함하여 최소 주문 양은 10 조각이며 우리는 고객이 지정 된 패키지를 제공합니다. 배달 시간은 주문 상태에 따라 다릅니다.그리고 우리는 3 PCB SMT 라인을 가지고 있으며 큰 주문을 처리 할 수 있습니다.
XYZ에서, 우리는 프로토 타입 PCB 조립에 대한 완전한 기술 지원과 서비스를 제공합니다. 경험이 풍부한 기술자의 우리 팀은 귀하의 프로젝트에 관한 모든 질문이나 문제에 대해 도움을 줄 수 있습니다..
우리 팀은 다음과 같은 분야에서 도움을 줄 수 있습니다.
우리는 고객에게 포괄적인 지원과 서비스를 제공하기 위해 최선을 다하고 있으며, 귀하가 가질 수 있는 모든 질문이나 우려에 대해 기꺼이 도움을 줄 것입니다.
원형 PCB 조립 포장 및 운송

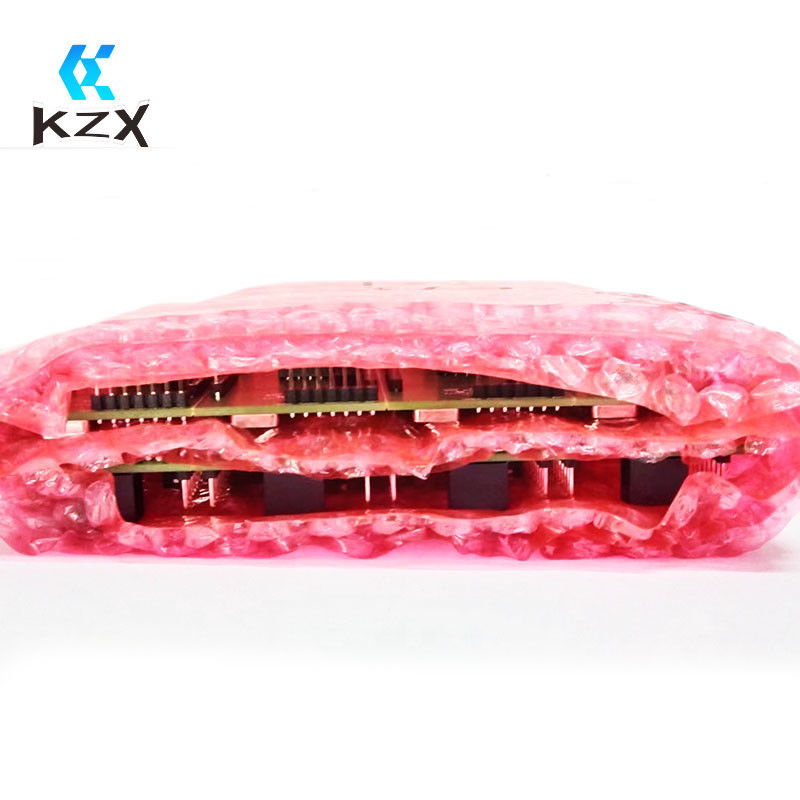

프로토타입 PCB 조립은 안전한 배달을 보장하는 방식으로 포장됩니다. 각 항목은 운송 중에 제품을 보호하기 위해 거미로 가득 찬 상자에 안전하게 배치됩니다.그 후 상자 를 봉인 하고 배송 하기 위해 표기상품은 승인된 운송사를 통해 배송되고 고객의 온라인 추적 번호로 추적됩니다.
