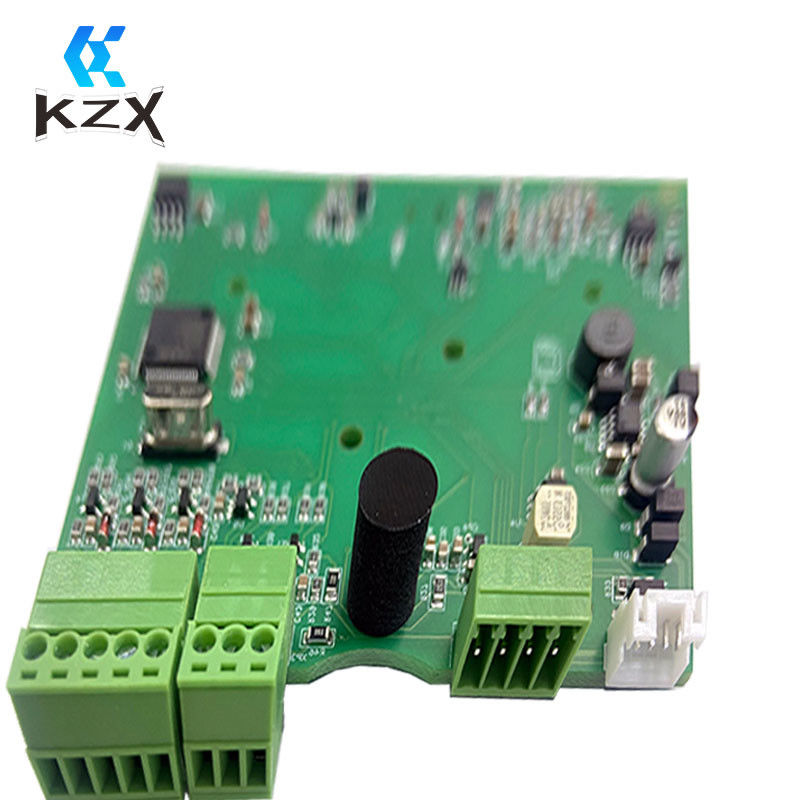

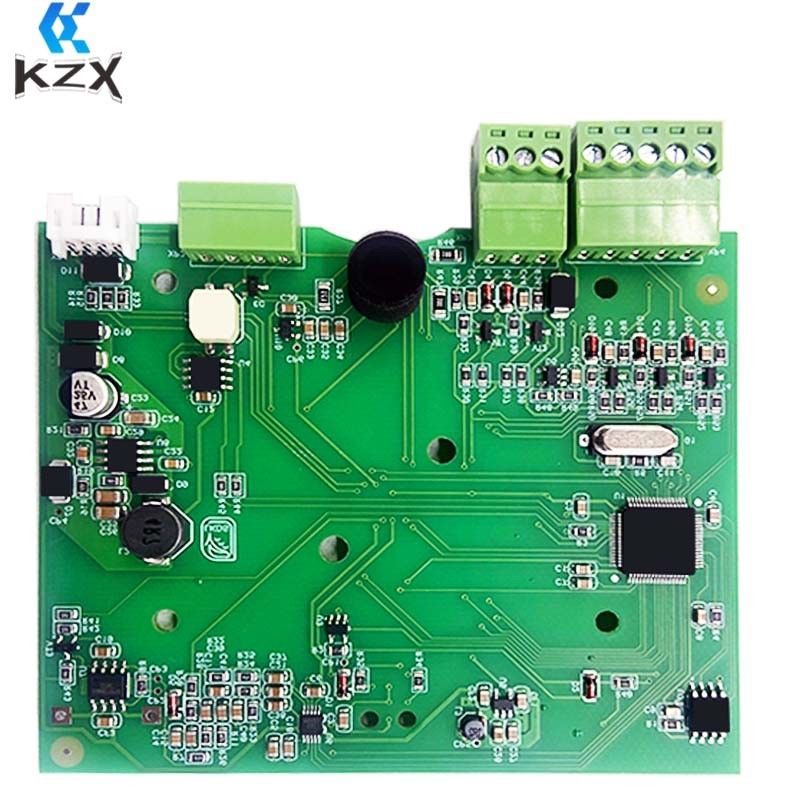

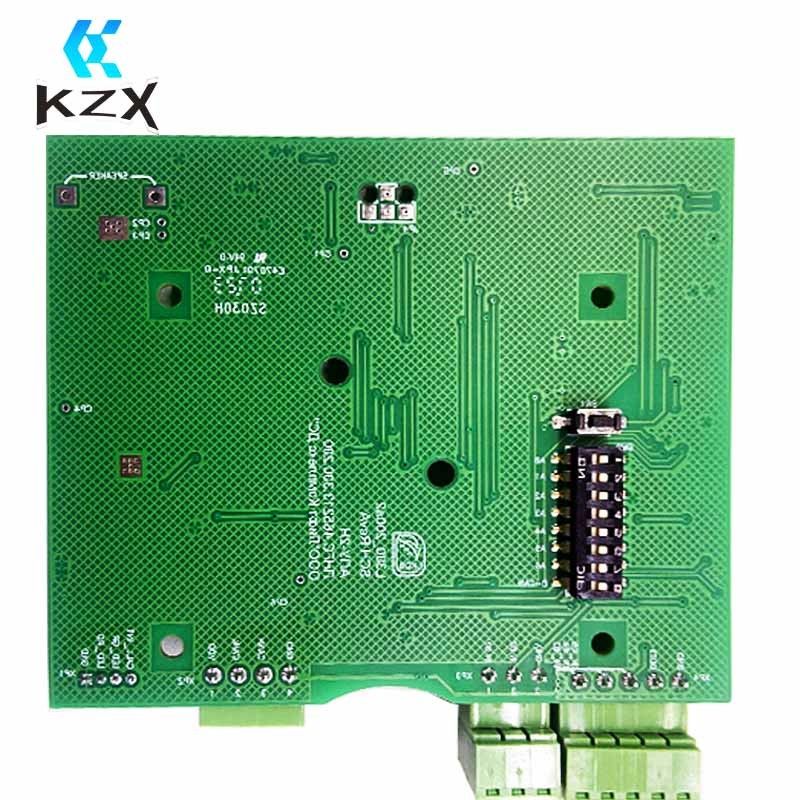

맞춤형 EMS PCB 조립 0.4-4.0mm 두께 AOI 엑스레이 비행 탐사

제품 설명:

우리는 고객의 요구 사항을 충족하기 위해 전문적인 사용자 정의 PCB 조립 서비스를 제공합니다.우리의 사용자 정의 인쇄 회로 보드 조립 서비스에는 PCB 제조 및 SMD와 같은 구성 요소로 PCB 조립이 포함됩니다., BGA, DIP, 등 우리의 PCB는 1 계층, 2 계층, 4 계층, 8 계층 및 다른 다층 PCB로 만들어집니다. 우리의 경험이 풍부한 PCB 조립 팀은 복잡한 전자 구성 요소를 조립하는 데 경험이 있습니다.우리는 우리의 사용자 정의 PCB 조립 서비스를 위해 7-15 일 빠른 납품 시간을 제공합니다우리의 사용자 정의 PCB 제조 및 조립 서비스는 최고 품질 표준과 우수한 고객 서비스를 포함합니다.우리는 모든 사용자 정의 인쇄 회로 보드 조립 필요를위한 당신의 한stop-shop입니다.

특징:

• 제품 이름:사용자 정의 PCB 조립
• 부품:SMD, BGA, DIP 등등
• 진행 시간:7~15일
• PCB 크기:맞춤형
• PCB 레이어:1층, 2층, 4층, 8층 등
• PCB 제조 서비스:PCB 제조 서비스
• 전자 부품 조립:전자 부품 조립
• PCB 조립 서비스:PCB 조립 서비스

응용 프로그램:

KZX Custom PCB Assembly는 회로 보드 조립 및 전자 부품 조립을 위한 전문 전자 조립 서비스입니다. 이 제품은 KZX의 브랜드 이름, 모델 번호 2023120501을 가지고 있습니다.그리고 25020001470ROS로 인증을 받았습니다.. 고객은 10개의 최소 주문량으로 이 제품을 주문할 수 있습니다. 가격은 협상 가능하며, 패키징 세부 사항은 고객의 요구 사항에 따라 사용자 정의 될 수 있습니다.이 제품의 배송 시간은 주문 상태에 따라 달라집니다.. KZX는 T / T, L / C, Paypal, 웨스턴 유니온 등 다양한 지불 조건을 수용합니다. 3 개의 PCB SMT 라인을 가진 큰 공급 능력을 가지고 있습니다. PCB 두께는 0.4-4.0mm,그리고 PCB 크기는 사용자 정의됩니다이 제품의 납품 시간은 7-15일입니다. 이 제품으로, 고객은 포괄적인 전자 조립 서비스를 즐길 수 있습니다.전지판 조립 및 전자 부품 조립을 포함한다..

사용자 정의:

지원 및 서비스:

사용자 정의 PCB 조립 기술 지원 및 서비스는 고객에게 제공됩니다. 우리는 제품 설계, 개발, 조립, 테스트, 프로토타입 제작 및 생산 서비스를 제공하여 귀하의 요구를 충족시킵니다.

다음 과 같이 도움 을 줄 수 있습니다.

• 스키마틱 캡처 및 PCB 디자인
• 부품 선택 및 공급
• PCB 제조 및 조립
• 기능 테스트 및 디버깅
• 프로토타입 및 생산
• 소프트웨어 개발 및 통합

엔지니어와 기술자의 우리의 경험이 많은 팀은 사용자 정의 PCB 조립 필요에 대해 당신을 도울 수 있습니다. 시작하기 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

맞춤형 PCB 조립 포장 및 운송:

사용자 정의 PCB 집합에 대해, 각 개별 구성 요소는 안티 정적 가방에 안전하게 포장, 그리고 다음 안전 운송을 보장하는 거품으로 덮인 카드본 상자에 배치됩니다.상자가 밀폐되고 신뢰할 수있는 택배 서비스를 통해 배송됩니다..
