High Performance Surface Mount PCB Assembly With 1oz Copper Thickness

고성능 표면 장착 PCB 조립 1 온스 구리 두께

  • 강조하다

    고성능 표면 장착 PCB 조립

    ,

    1온스 표면 장착 PCB 조립

    ,

    0.1mm PCB SMT 조립

  • PCB 레이어
    2 층
  • 구리 두께
    1oZ
  • 민 행간
    0.1 밀리미터
  • 부품 종류
    SMD
  • 소재
    FR4
  • 민 선 폭
    0.1 밀리미터
  • 민 구멍 치수
    0.2 밀리미터
  • 집합 형태
    SMT

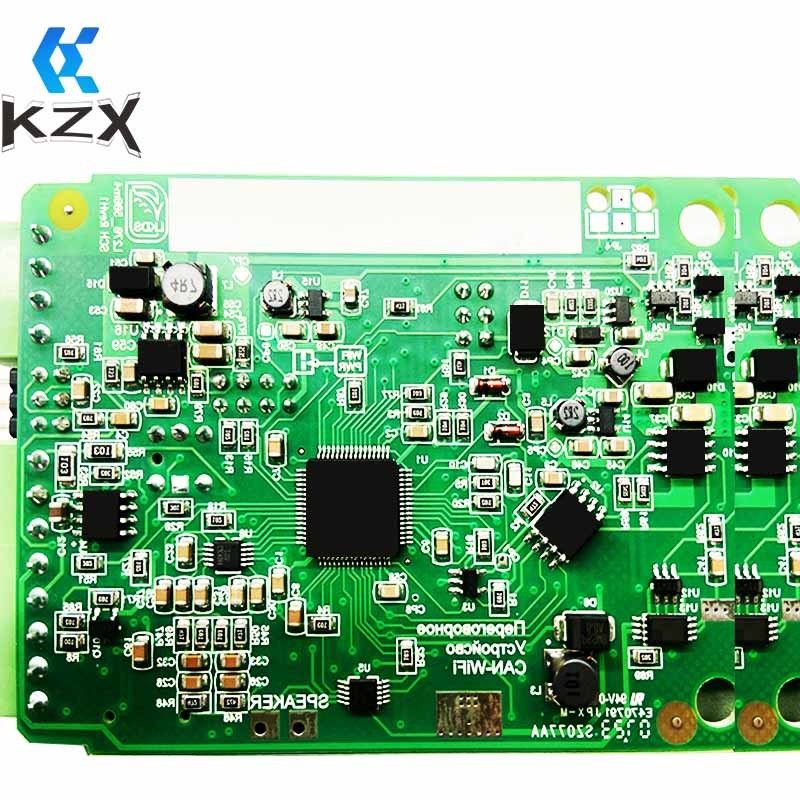

고성능 표면 장착 PCB 조립 1 온스 구리 두께

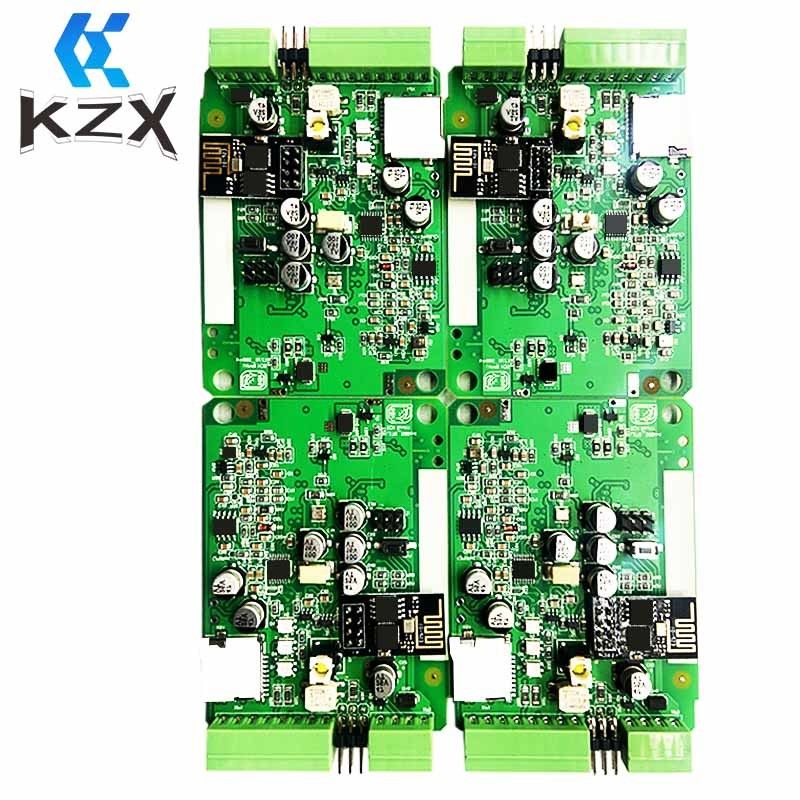

고성능 표면 장착 PCB 조립 1 온스 구리 두께

제품 설명:

SMT PCB 어셈블리는 표면 마운트 기술 (SMT) 을 사용하는 특화된 회로 보드 어셈블리입니다.이 공정 은 높은 수준의 정확성 과 정밀성 을 갖춘 작은 회로 보드 를 설계 하고 조립 하기 위해 사용 된다이 과정에는 구리 두께 1oz, 최소 라인 간격 0.1mm, 최소 구멍 크기 0.2mm 및 SMT의 조립 유형이 포함됩니다.이 조립 과정 은 두 층 의 회로 보드 에 사용 되고 고밀도 응용 프로그램 에 이상적 이다이 조립 과정의 표면 장착 기술은 매우 신뢰할 수 있으며 구성 요소와 회로 보드 사이의 완벽하고 안전한 연결을 보장합니다.이 공정 은 더 효율적 인 고 성능 회로 보드 를 만드는 데 이상적 이다.



특징:

  • 제품명: SMT PCB 조립
  • 소재: FR4
  • PCB 층: 2층
  • 분 구멍 크기: 0.2mm
  • 최소 선 간격: 0.1mm
  • 구리 두께: 1온스
  • 키워드: 인쇄 회로 보드 장착 조립, PCB 조립, SMT 조립


기술 매개 변수:

매개 변수 가치
제품 표면 PCB 조립
소재 FR4
집합형 SMT
부품 종류 SMD
PCB 레이어 2층
미니 선 간격 00.1mm
최소 선 너비 00.1mm
분 구멍 크기 00.2mm
구리 두께 1온스


응용 프로그램:

SMT PCB 조립은 표면 장착 조립의 일종으로 표면 장착 인쇄 회로 보드에 인쇄 회로 보드 구성 요소를 장착하는 것을 포함합니다.이 과정은 복잡하고, 재료에 대한 정확성과 정확성이 필요합니다., 구리 두께, PCB 계층, 그리고 0.2mm의 가장 작은 구멍의 크기는 PCB를 만드는 데 사용되는 재료는 일반적으로 FR4이며 구리의 두께는 일반적으로 1oz입니다.이 유형의 조립에 사용되는 PCB 보드의 계층의 수는 다양합니다.SMT PCB 조립은 신뢰성과 정확성으로 인해 자동차, 산업, 의료 및 소비자 전자제품과 같은 다양한 응용 분야에서 자주 사용됩니다.



사용자 정의:

ABC 회사에서, 우리는 SMT PCB 조립에 관해서 품질을 중요시한다는 것을 이해합니다. 우리의 서비스는 최신을 활용하여 귀하의 까다로운 표준을 충족하도록 설계되었습니다.표면 장착 기술 조립우리의 기술표면 장착 기술 조립의 필요에 맞게표면 PCB 조립우리는 FR4 소재로 0.1mm의 최소 선 너비와 1oz의 구리 두께를 가진 SMD를 제공합니다.



지원 및 서비스:

SMT PCB 조립 기술 지원 및 서비스

우리는 SMT PCB 조립에 대한 포괄적인 기술 지원과 서비스를 제공합니다.고도로 숙련된 엔지니어와 기술자 팀의 초기 설계 단계부터 최종 조립 단계까지 프로젝트를 지원 할 수 있습니다.우리는 최고의 실천, 디자인 지침, 부품 선택, 프로토타입 제작, 테스트 및 문제 해결에 대한 조언을 제공할 수 있습니다.우리의 엔지니어들은 최고의 결과와 최고 품질의 제품을 보장하기 위해 최신 소프트웨어와 하드웨어 도구를 사용하는 데 경험이 있습니다.

우리는 또한 초기 개념에서 최종 생산 단계까지의 전체 프로세스에 도움이되는 컨설팅 서비스를 제공합니다. 우리는 비용, 성능,제조 가능성우리 팀은 또한 기술 지원과 지침을 제공하여 프로젝트가 시간과 예산 내에서 완료되도록 보장 할 수 있습니다.

우리의 SMT PCB 조립 서비스에는 부품 배치, 용접, 테스트 및 검사 등이 포함됩니다. 우리는 모든 제품이 최고 품질 표준을 충족하는지 확인하기 위해 최신 기술을 사용합니다.우리는 또한 우리의 고객이 그들의 구매에 만족하는지 확인하기 위해 판매 후 지원을 제공합니다.



포장 및 운송:

SMT PCB 조립 포장 및 운송

  • 모든 조립 된 인쇄 회로 보드 (PCB) 는 정적 손상을 방지하기 위해 정적 방지 가방에 장착됩니다.
  • 각 PCB는 개별 상자에 거품 랩으로 포장되어 배송 상자에 배치됩니다.
  • 배송 상자에는 수신자의 주소가 표시되며 운송 중에 상자가 손상되지 않도록 충분한 포장 재료가 포장됩니다.
  • 상자는 단단히 닫혀 있는지 확인하기 위해 테이프로 봉인됩니다.
  • 상자는 신뢰할 수 있는 택배 서비스를 통해 배송됩니다.


FAQ:

  • Q:SMT PCB 어셈블리는 무엇입니까?
    A:SMT PCB 조립은 스텐실과 페이스트를 사용하여 표면 장착 구성 요소를 인쇄 회로 보드 (PCB) 에 부착하는 과정입니다.
  • Q:SMT PCB 조립에 사용되는 부품은 무엇입니까?
    A:SMT PCB 조립은 일반적으로 저항, 콘덴서, 통합 회로 및 커넥터와 같은 구성 요소를 사용합니다.
  • Q:SMT PCB 조립 과정은 무엇입니까?
    A:SMT PCB 조립의 과정은 PCB에 용매 페이스트를 적용하고, PCB에 구성 요소를 배치하고, 구성 요소를 다시 흐르게하고, 완성 된 제품을 검사하는 것을 포함합니다.
  • Q:SMT PCB 조립의 장점은 무엇입니까?
    A:SMT PCB 조립은 작은 구성 요소 크기, 더 높은 구성 요소 밀도, 낮은 생산 비용 및 향상된 신뢰성과 같은 여러 장점을 제공합니다.
  • Q:SMT PCB 조립에 대한 납품 시간은 얼마입니까?
    A:SMT PCB 조립에 대한 납품 시간은 프로젝트의 복잡성과 부품의 사용 가능성에 따라 달라질 것입니다. 일반적으로 납품 시간은 며칠에서 몇 주까지 다양합니다.
